首先固態繼電器的主要作用是實現無觸點接通和斷開，也就是他不像交流接觸器接通時會有電弧。按我現在用過的固態繼電器來說單相的固態繼電器，是用DC24v控制單相觸點接通和斷開，工作原理跟中間繼電器一樣，24v的電，觸點閉合。直流是控制線圈，交流輸出控制負載 。

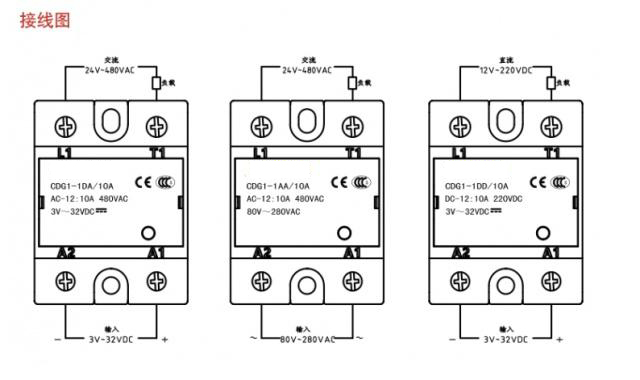

首先我看圖中固態繼電器可以承受10A電路，AC480VAC,這個意思就是說L1----T1允許經過最大電壓480V，下面 3V--32V DC,意思就是A1----A2.可以接3V -到32V直流電。
上圖中我們看三款固態繼電器接線方法，交流24V---480V注意L1進線，T1出現到負載，下方A1接直流電源正極，A2接直流電源負極。上圖中中間的固態繼電器是220V的，接線火線進A1，零線進A2.上圖最右邊的圖上面是直流電，這個需要注意。

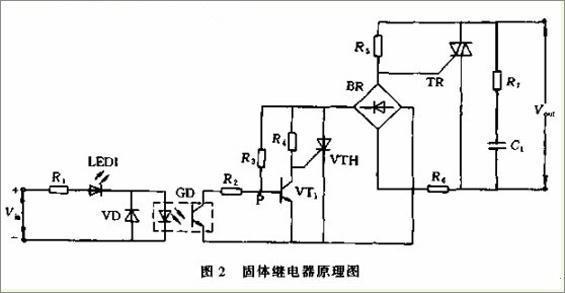

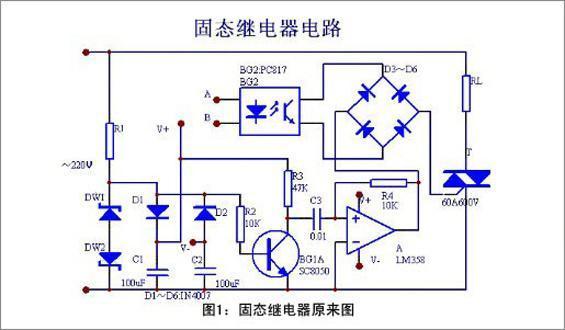

固態繼電器內部電路，有電容，二極管組成
固態繼電器控制燈，火線進固態繼電器，經過固態繼電器出來進燈，零線直接燈，固態繼電器相當于一個開關，一個常開點。
下方，給固態繼電器一個直流電源，固態繼電器的電的時候，上方常開觸點閉合。這時燈亮起來。
