? 單刀單擲一常開式 ，條形結構，安裝使用方便。
? 開關型式分為過零導通型和隨機導通型。
? 高dv/dt適合于感性負載。
? 輸入/輸出絕緣2500V。
? 控制電壓 3-32V或90-280VAC 。
? VRRM≥1200V, 可使用在480V交流電路里。
? LED輸入顯示。
? 雙SCR反并聯功率輸出，芯片焊接技術，熱性能好，壽命長。

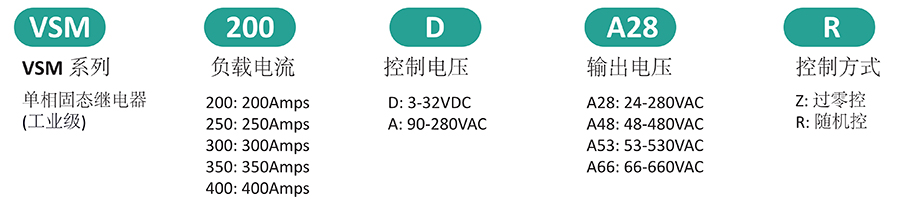

A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
200Amps |
VSM200DA48Z |
VSM200DA48R |
|
250Amps |
VSM250DA48Z |
VSM250DA48R |
|
300Amps |
VSM300DA48Z |
VSM300DA48R |
|
350Amps |
VSM350DA48Z |
VSM350DA48R |
|
4000Amps |
VSM400DA48Z |
VSM400DA48R |
B. 控制電壓90-280VAC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
200Amps |
VSM200AA48Z |
VSM200AA48R |
|
250Amps |
VSM250AA48Z |
VSM250AA48R |
|
300Amps |
VSM300AA48Z |
VSM300AA48R |
|
350Amps |
VSM350AA48Z |
VSM350AA48R |
|
400Amps |
VSM400AA48Z |
VSM400AA48R |
輸入?yún)?shù)
|
控制方式 |
直流控交流 |
交流控交流 |
|
控制電壓范圍 |
3 to 32Vdc |
90 to 280Vac |
|
輸入電流 (Max.) |
13/16mAdc @=5V/12V |
29mAac @=220V |
|
開通電壓(Max.) |
3Vdc |
90Vac |
|
關斷電壓(Min) |
1Vd |
10Vac |
|
反向電壓(Max.) |
32Vdc |
/ |
輸出參數
|
輸出參數 |
單位 |
參數值 |
|
標稱電流 |
Amp |
200-400A |
|
負載電流范圍 |
Arms |
0.05 to 400 |
|
負載電壓范圍 |
Vrms |
24-480V |
|
頻率范圍 |
Hz |
47to 63 |
|
斷態漏電流(Max.) |
mArms |
≤10 |
|
通態壓降(Max.) |
Vrms |
1.8 |
|
開通時間(Max.)“零控” |
Cycle |
1/2 |
|
開通時間(Max.)“隨機控” |
mSec |
1 |
|
環境溫度范圍 |
°C |
-30°C to +80°C |
