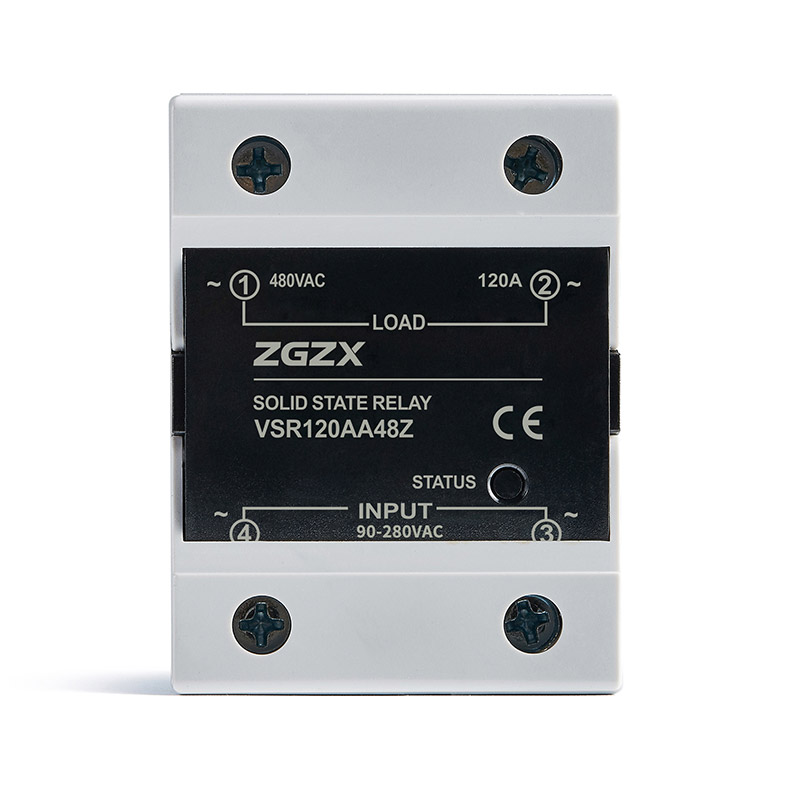

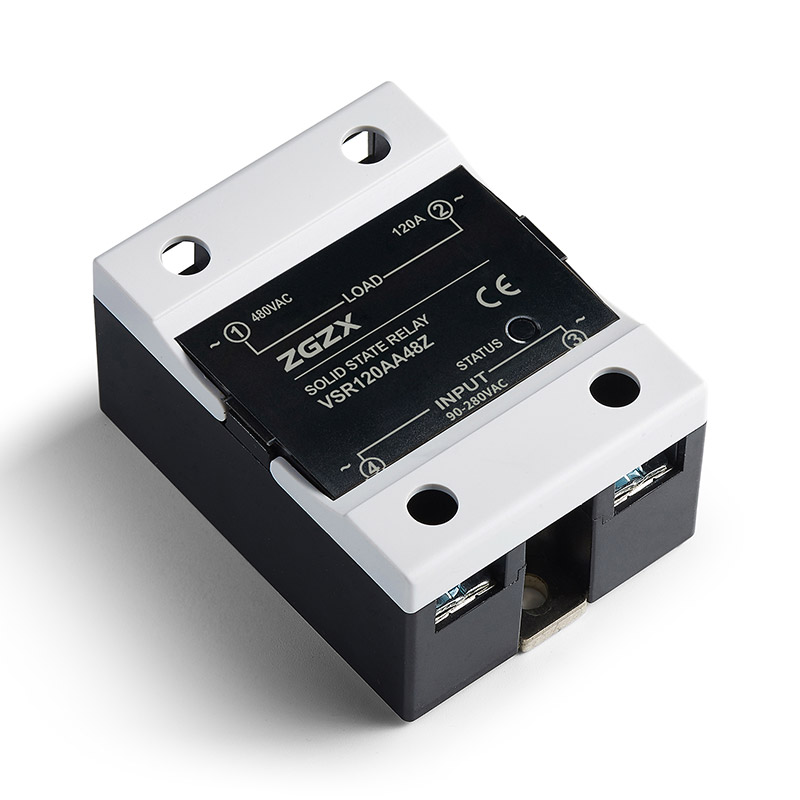

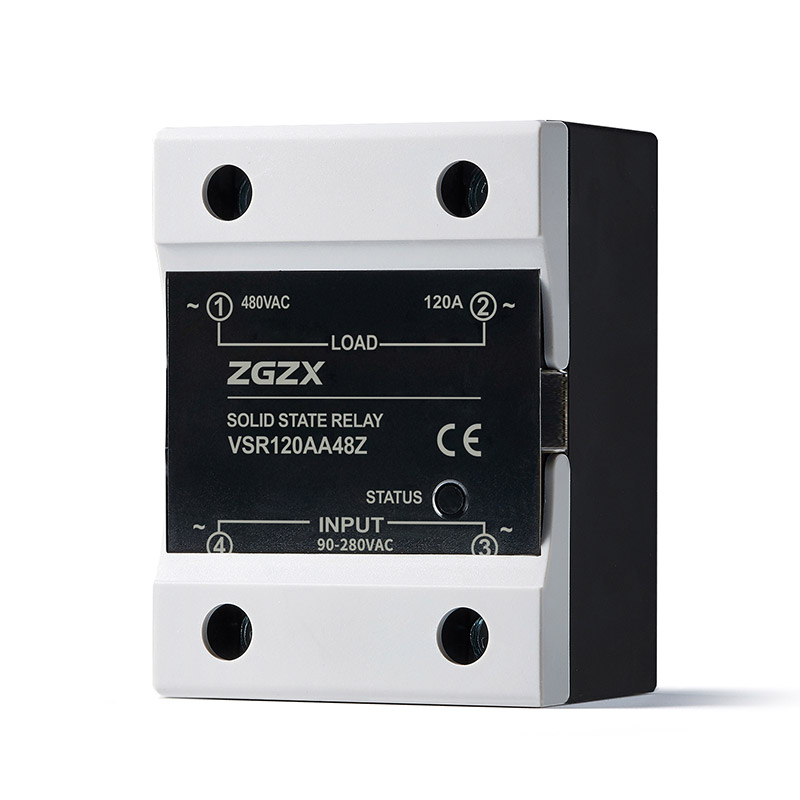

VSH系列單相固態繼電器 直流控交流或交流控交流10A-120A
? 控制回路和負載回路之間的光電隔離
? 可以選擇過零輸出或隨機開啟

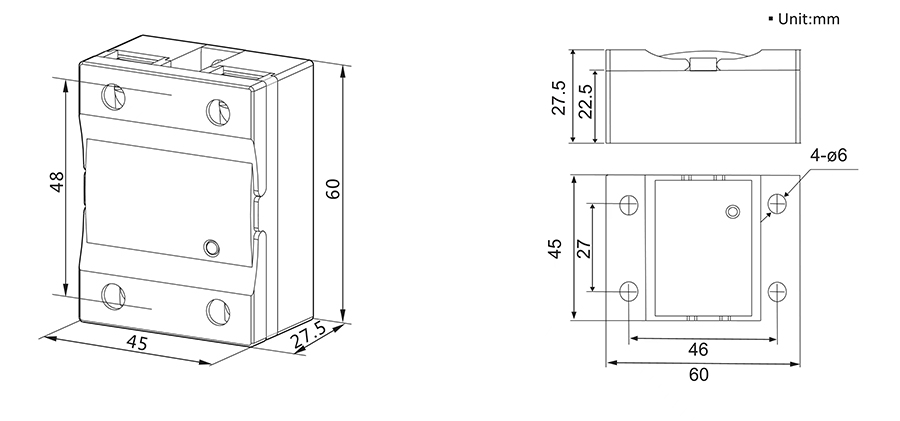

? 國際標準化安裝尺寸
? LED指示工作狀態
? 內置RC吸收電路，抗干擾能力強
? 環氧樹脂灌封，防腐防爆能力強
? DC 3-32VDC 或 AC 90-280 VAC 輸入控制
0577-61731117 ? 控制回路和負載回路之間的光電隔離
? 可以選擇過零輸出或隨機開啟
? 國際標準化安裝尺寸
? LED指示工作狀態
? 內置RC吸收電路，抗干擾能力強
? 環氧樹脂灌封，防腐防爆能力強
? DC 3-32VDC 或 AC 90-280 VAC 輸入控制

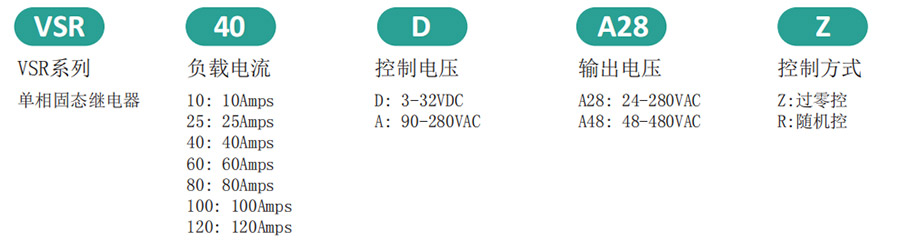

A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
10Amps |
VSH10DA48Z |
VSH10DA48R |
|
25Amps |
VSH25DA48Z |
VSH25DA48R |
|
40Amps |
VSH40DA48Z |
VSH40DA48R |
|
60Amps |
VSH60DA48Z |
VSH60DA48R |
|
80Amps |
VSH80DA48Z |
VSH80DA48R |
|
100Amps |
VSH100DA48Z |
VSH100DA48R |
|
120Amps |
VSH120DA48Z |
VSH120DA48R |
B. 控制電壓90-280VAC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
10Amps |
VSH10AA48Z |
VSH10AA48R |
|
25Amps |
VSH25AA48Z |
VSH25AA48R |
|
40Amps |
VSH40AA48Z |
VSH40AA48R |
|
60Amps |
VSH60AA48Z |
VSH60AA48R |
|
80Amps |
VSH80AA48Z |
VSH80AA48R |
|
100Amps |
VSH100AA48Z |
VSH100AA48R |
|
120Amps |
VSH120AA48Z |
VSH120AA48R |
|
控制方式 |
直流控交流 |
控制電壓 |
3-32VDC |
|
控制方式 |
交流控交流 |
控制電壓 |
90-280VAC |
|
控制電壓 |
3-32VDC |
負載電壓 |
24-480VAC |
|
通態降壓 |
≤1.6V |
通態時間 |
≤10ms |
|
斷態漏電流 |
≤8mA |
環境溫度 |
-30℃+80℃ |
使用注意事項

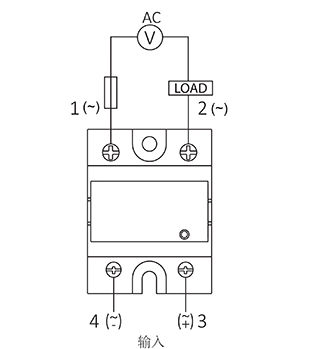

輸入工作條件：
◆注意工作電壓的范圍和正負極。
◆為確保固態繼電器正常工作，環境溫度較低時應加大輸入電流，溫度較高時應減少輸入電流。
◆用集成電路直接驅動SSR時應有足夠的帶載能力和盡可能低的“0”電平輸出。
輸出工作系件：
◆為確保SSR的可靠工作必須正確使用SSR的極限參數及采取必要的保護措施。
◆峰值電壓選擇：電感負載;取線路電壓（有效值）的確1-3。純電阻負載：取線路電壓（有效值）的1-2倍。
◆壓敏電阻的選用：壓敏電陽的標稱工作電壓值按SSR工作電壓有效的1.8-2倍選取。
◆工作電流5A以下的產品盡量安裝在通風較好的散熱窗旁邊，或自然風能吹到的地方。

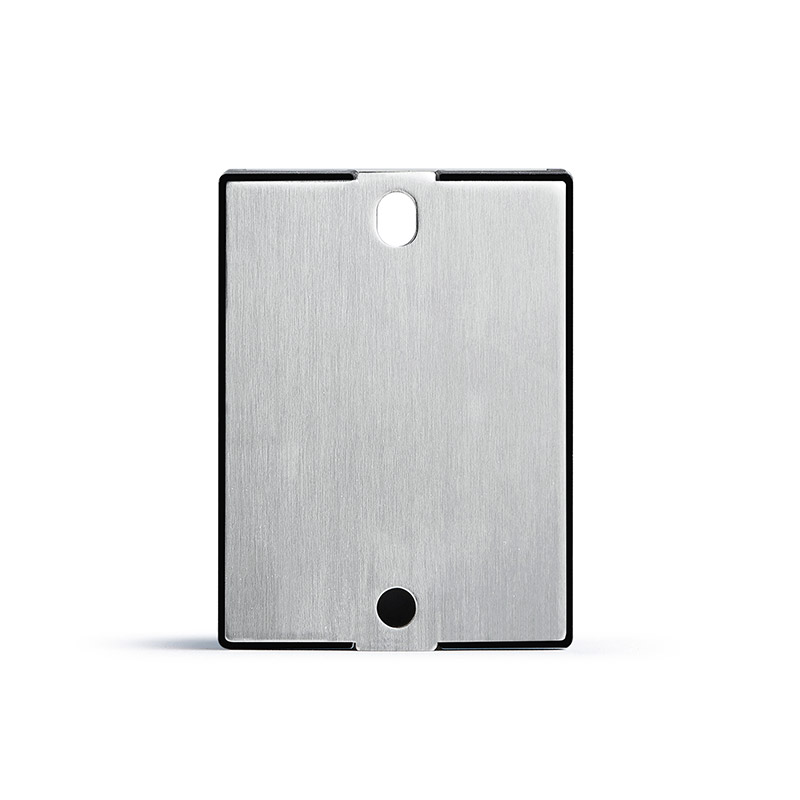

◆工作電流10A以上的產品必須安裝散熱器，繼電器與散熱器之問加上導熱硅脂才能良好散熱，散熱器表面溫度接近60°C時應強迫風冷。
◆為了避免固態繼電器的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只固態繼電器并排安裝時，應留有適當大的間隙
